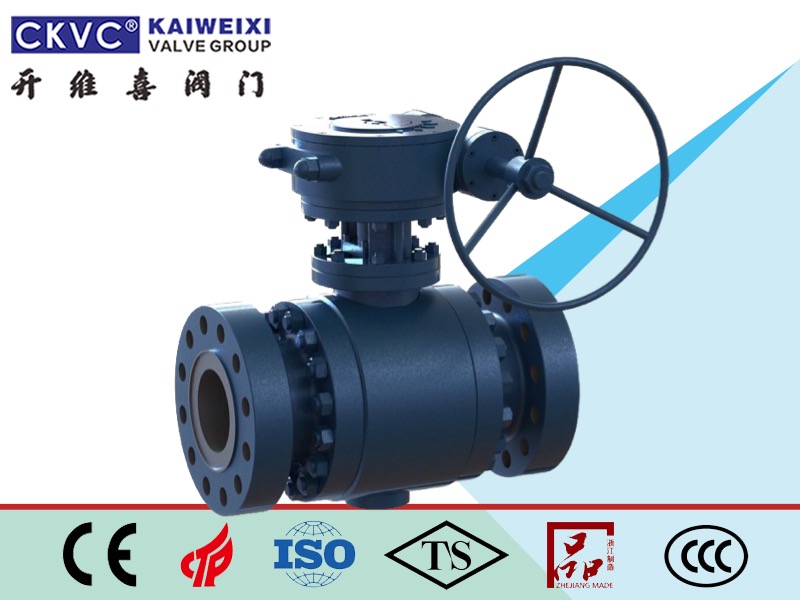

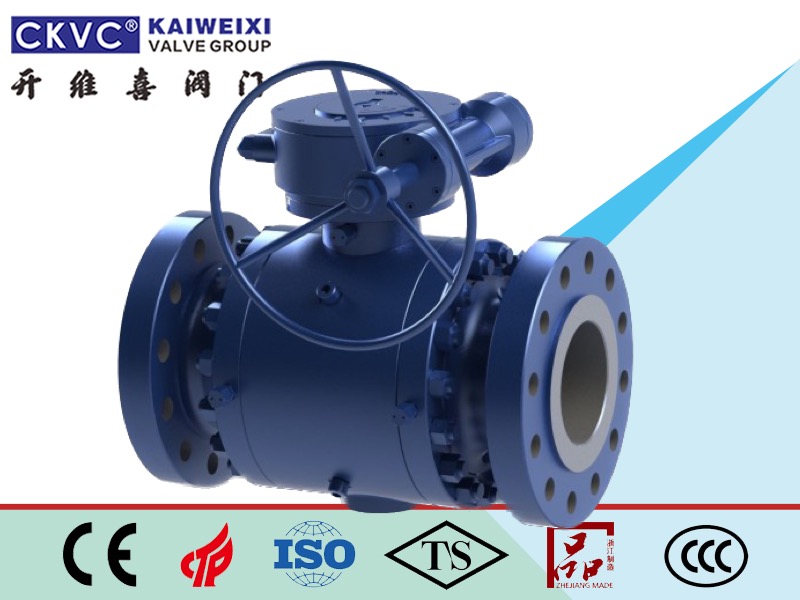

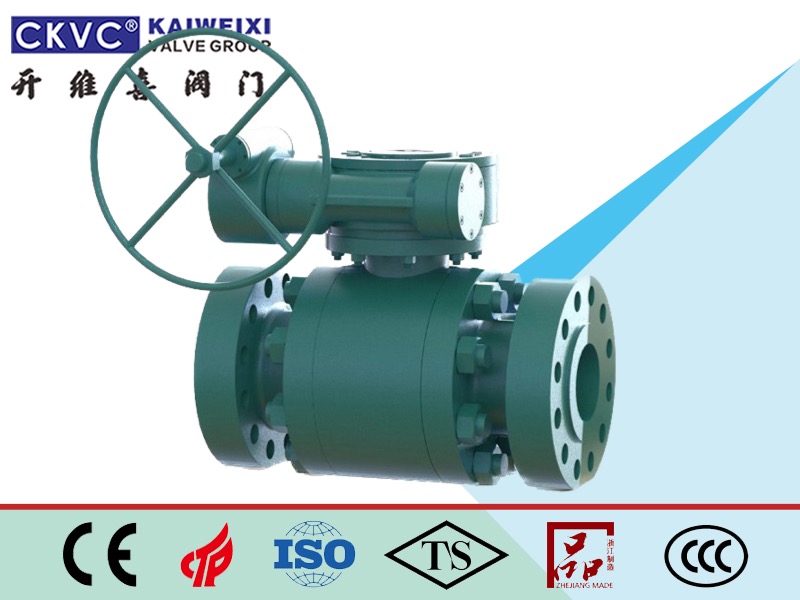

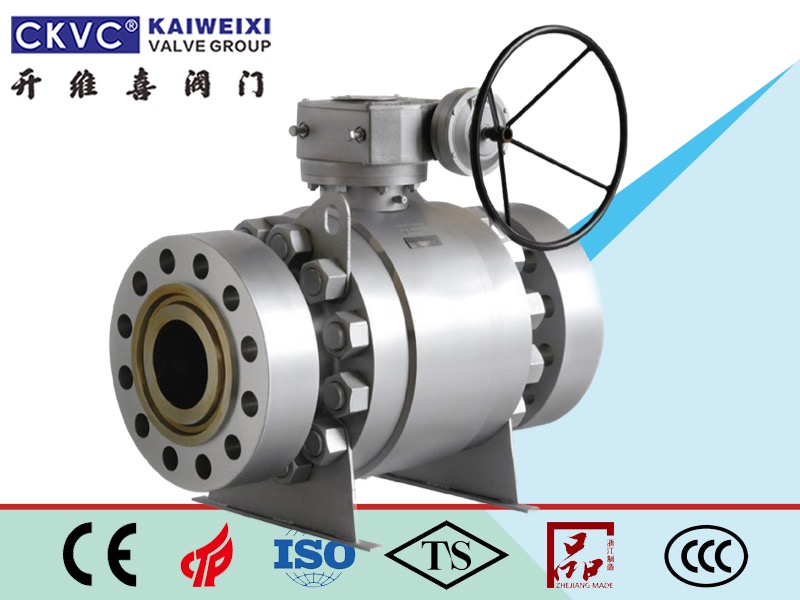

Q47F/Q347N鍛鋼固定球閥

型號：Q47F/Q347N
閥體材質：A105/304
溫度：≤250℃
規格:DN15-DN600
驅動方式:氣動
介質:水,氣體,蒸汽

詳情介紹

　　Q47F鍛鋼固定球閥產品特點

　　1、鍛鋼固定球閥手動部分可采用鋼板壓制的手柄或不銹鋼鑄造的手柄。手柄設有限位結構，在閥門開啟、關閉的位置設定限位，當閥門使用在關鍵裝置上時，限位塊上設有鎖孔可鎖定開關位置避免誤操作。手柄上有明顯地開和關標識。

　　2、鍛鋼固定球閥閥桿采用A182F(1Cr13)整體鍛造并調制處理，硬度達到HB220-250。閥桿通過平鍵或花鍵或方契與手柄連接，通用性強，拆裝方便。閥桿設有防吹出結構。

　　3、閥門的填料選用編結、柔性石墨密封圈或四氟烯密封圈，使得閥桿在一定的潤滑情況下實現可靠的密封。

　　4、根據需要，球閥可設計成防靜電結構，在球體與閥桿、閥桿與閥體之間設置導電彈簧，避免靜電打火點燃易燃物質，確保系統安全。

　　5、密封副形式多樣。根據不同工況可選用軟密封、硬密封、防火閥座等結構;DN150以下為浮球形式，DN200以下為固定球形式。

　　6、球閥閥座處可設置輔助密封結構，在閥座和閥桿部位加裝注脂閥，緊急情況下可暫時密封，并可根據需要加長閥桿以適宜埋地鋪設得場所

　　Q47F鍛鋼固定球閥主要零件材料及性能

閥體	閥桿	閥球	密封面	墊片	填料	工作溫度	適用介質
WCB	1Cr13	1Cr13	1Cr13	柔性石墨	柔性石墨	-454	水、蒸汽、油品
WC6	15CrMo	15CrMo	司太立合金	不銹鋼加柔性石墨	編結石墨	-454
WC9	25Cr2MoV	25Cr2MoV	本體材料	08軟鋼		-454
LCB	304	304		F304 F316		-400
CF8	304	304				96-600	部分酸、堿
CF3	304L	304L
CF8M	316	316
CF3M	316L	316L

　　Q47F鍛鋼固定球閥主要連接尺寸及重量

　　Class 150Lb

公稱通經DN	NPS	2"	3"	4"	6"	8"	10"	12"	14"	16"	18"	20"
公稱通經DN	DN	50	80	100	150	200	250	300	350	400	450	500
d1		51	76	102	152	203	254	305	337	387	438	489
L	RF	178	203	229	394	457	533	610	686	762	864	914
L	BW	216	283	305	457	521	559	635	762	838	914	991
H1		100	110	130	175	210	274	305	340	395	440	470
H		165	90	200	270	300	380	420	450	530	560	605
W		400	700	850	600	600	600	800	800	800	800	800
E		-	-	-	116	116	116	171	171	257	257	257
F		-	-	-	350	350	350	420	420	500	500	500
WT(KG)		24	50	75	195	280	440	570	800	1480	2350	2400

　　Class 300Lb

公稱通經DN	NPS	2"	3"	4"	6"	8"	10"	12"	14"	16"	18"	20"
公稱通經DN	DN	50	80	100	150	200	250	300	350	400	450	500
d1		51	76	102	152	203	254	305	337	387	438	489
L	RF	178	203	229	394	457	533	610	686	762	864	914
L	BW	216	283	305	457	521	559	635	762	838	914	991
H1		100	110	130	175	210	274	305	340	395	440	470
H		165	90	200	270	300	380	420	450	530	560	605
W		400	700	850	600	600	600	800	800	800	800	800
E		-	-	-	116	116	116	171	171	257	257	257
F		-	-	-	350	350	350	420	420	500	500	500
WT(KG)		30	58	95	210	318	440	575	800	1840	2700	2890

　　Class 400Lb

公稱通經DN	NPS	2"	3"	4"	6"	8"	10"	12"	14"	16"	18"	20"
公稱通經DN	DN	50	80	100	150	200	250	300	350	400	450	500
d1		51	76	102	152	203	254	305	337	387	438	489
L	RF	292	359	406	495	597	673	762	826	902	978	1054
L	BW	295	356	410	498	600	676	765	829	905	978	1060
H1		110	120	140	185	220	70	310	345	410	440	480
H		180	200	210	290	320	380	430	450	550	580	630
W		400	700	850	600	600	600	800	800	800	800	800
E		-	-	-	116	116	116	171	171	257	257	257
F		-	-	-	350	350	350	420	420	500	500	500
WT(KG)		41	72	108	232	345	480	630	870	1950	2800	3250

　　Class 600Lb

公稱通經DN	NPS	2"	3"	4"	6"	8"	10"	12"	14"	16"	18"	20"
公稱通經DN	DN	50	80	100	150	200	250	300	350	400	450	500
d1		51	76	102	152	203	254	305	337	387	438	489
L	RF	292	359	432	559	660	673	838	889	991	1092	1194
	BW	295	356	435	562	664	676	841	892	994	1095	1200
	RTJ	292	356	432	559	660	270	838	889	991	1092	1194
H1		110	120	140	185	220	380	310	345	410	440	480
H		180	200	210	290	320	600	430	450	550	580	630
W		400	850	1000	600	600	116	800	800	800	800	800
E		-	-	-	116	115	350	171	171	150	83	123
F		-	-	-	350	350	480	420	420	580	650	735
WT(KG)		32	64	120	260	500	700	1098	1520	2300	3250	3780

　　Class 900Lb

公稱通經DN	NPS	2"	3"	4"	6"	8"	10"	12"	14"	16"	18"	20"
公稱通經DN	DN	50	80	100	150	200	250	300	350	400	450	500
d1		51	76	102	152	203	254	305	324	375	425	473
L	RF-BW	368	381	457	610	737	838	965	1029	1130	1219	1334
L	RTJ	371	384	460	613	740	841	968	1038	1140	1219	1334
H1		135	158	190	200	250	285	350	400	480	530	580
H		190	200	230	300	375	420	460	530	600	640	700
W		600	600	600	600	800	800	800	800	800	800	800
E		116	116	116	171	171	83	83	123	123	180	180
F		350	350	350	420	420	650	650	735	735	735	735
WT(KG)		50	80	170	390	640	970	1550	2150	3320	4520	5320

　　Class 1500Lb

公稱通經DN	NPS	2"	3"	4"	6"	8"	10"	12"	14"	16"	20"
公稱通經DN	DN	50	80	100	150	200	250	300	350	400	500
d1		51	76	102	146	194	241	289	318	362	440
L	RF-BW	368	470	546	705	832	991	1130	1257	1384	1664
L	RTJ	371	473	549	711	841	1000	1146	1276	1407	1686
H1		140	160	200	210	260	300	365	420	500	600
H		200	220	250	320	400	450	490	560	640	790
W		600	600	600	600	800	800	800	800	800	800
E		116	116	171	171	83	83	123	123	180	220
F		350	350	420	420	650	650	735	735	735	735
WT(KG)		55	95	180	580	920	1850	2150	3820	5320	6850
