電動V型球閥的控制需要電氣另外調節調試，有些電裝集成了電氣控制部分。不需要另外配備電氣控制箱， 有些特殊工況特殊要求，集成電氣控制無法滿足要求，需要單獨另安裝電控箱，單獨調試。開維喜閥門將為您專程介紹電氣控制原理。
一、V型球閥電氣控制原理部分
1、電氣組成及原理
V型球閥的特點電動裝置調試電控系統采用智能控制器控制原理：V型球閥電控箱里安裝有斷路器QF、球閥交流接觸器KM、熱繼電器FR、智能控制器CPU、球閥數模量控制模塊EM調試、中間繼電器KA、接線端子與相關電器附件。

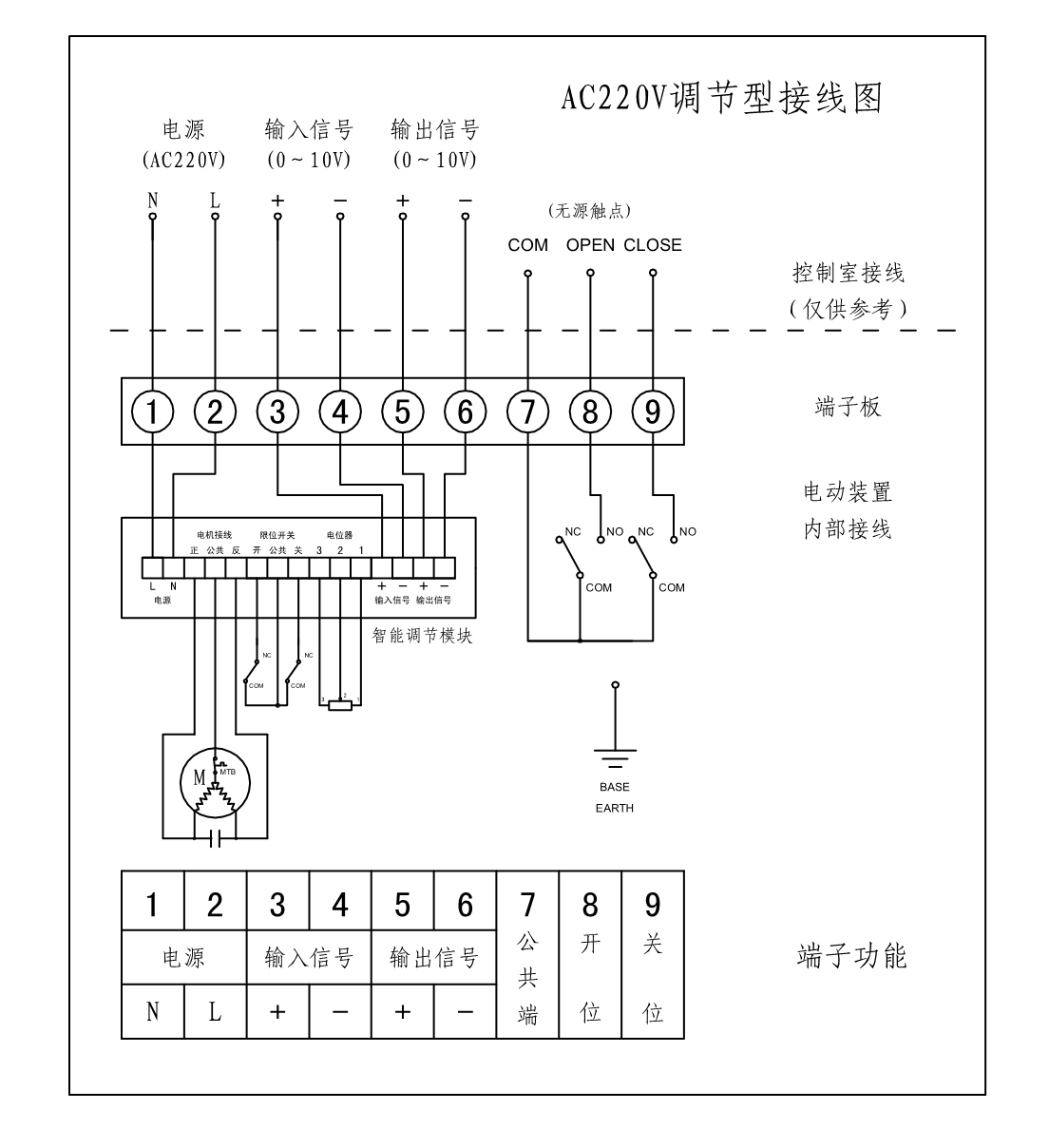

端子接線圖見V型球閥電氣原理圖
球閥電控箱安裝面板調試布置圖——設有指示燈“電源指示”、“故障指示”、“遠程指示”、“調節指示”、“球閥全開”、“球閥全關”。按鈕“開閥”、“停閥”、“關閥”、旋鈕開關“遠程、解除、本地”，及“調節”轉換開關。
1.1電氣基本參數和原理要求
輸入電源AC380/AC220V，V型輸入功率3KW。
控制電壓 AC220 V，
1.2操作說明和注意事項
在電動調試裝置控制箱內合上QF2，控制電源供電(AC220V)，球閥操作面板上指示燈“電源燈”點亮，即可進行V型閥門電控原理操作。
1.2.1本地控制：
V型電控箱操作原理面板上的SW1旋轉至“本地”狀態，遠程控制的控制信號V型球閥原理不再起作用。“旋鈕開關”旋至解除控制位(即中位)，此時液壓系統本地和遠程控制的控制信號不再起作用。本地時調節旋轉原理開關不起作用。
本地開閥——按一下電控箱原理操作面板上的“開閥”按鈕，則V型閥門調試原理將按設定好的速度開啟，V型直到全開位置(“全開”指示燈點亮)自動停止開球閥動作。
本地關閥——按一下電控箱操作面板上的“關閥”按鈕，則球閥調試原理將按設定好的速度關閉，調試直到全關位置(全關指示燈點亮)自動停止關球閥動作。
本地停閥——按一下電控箱操作面板上的“停閥”按鈕，V型閥門原理將停止在當前調試位置，此功能也可粗調球閥的調試位置。
本地調節—— 本地操作時，“調節”轉換開關旋轉至“左位”，CPU內調試原理對應的輸入點及控制面板上“調節”燈亮，球閥原理進入調節器狀態調試，球閥根據現場液位傳感器輸入信號4-20mA變化而變化。當液位調試傳感器檢測信號4-20mA變化時，V型控制器原理根據此信號與球閥角度發詢器的位置信號進行比較，即當液位變大時，球閥開度也變大(小);當液位信號變小時，球閥開度也變小(大)，從而控制并驅動電動裝置，使球閥運行至原理設定的角度，保證調試球閥原理運行滿足于現場。
“調節開關”只在“就地”時有作用，調節閉合時，“就地”開、關、停不起作用，同時調節命令具有***高優先權。
1.2.2遠程控制
電控箱操作面板上的SW1旋轉至“遠程”狀態調試，V型原理將完全轉換到遠程控制室調試控制，本地操作控制信號不再起作用。
本電控箱內遠程接線端子提供了遠程接線接口。遠程控制和本地控制對應，原理設置有“開閥”、“關閥” “停閥”控制功能。V型遠程控制只需提供的是無源開關觸點信號。
1.3、遠程接口端子：
遠程控制指令輸入——
“開閥”，同本地按鈕，輸入無源觸點開關信號;
“停閥”，同本地按鈕原理，輸入無源觸點開關信號;
“關閥”，同本地按鈕，輸入無源觸點開關信號;
本地輸出至遠程信號——
“故障”，球閥全開位原理與全關位同時閉合時，故障信號發出;
“全開”，同本地顯原理示，輸出無源觸點開關量信號;
“全關”，同本地顯示，輸出無源觸點開關量信號;
“調節”，輸出無原理源觸點開關量信號;
“遠程”，輸出無源觸點開關量信號;
二、 安裝、調試：
1、 V型球閥在安裝前需要作如下工作：
(1)檢查產品：檢查所要安裝的產品是原理否適合使用工況;檢查所安裝的產品是否完好無損;檢查所要安裝的產品附原理件是否齊全;調試長期存放的產品性能是否合格。有條件時對所有將要安裝調試的產品進行性能調試，合格后再進行安裝調試施工。
(2)檢查管道：對于新施工的管道，在安裝產品調試前需要及時清理管原理道中的雜質，以免產品在初開機時被損壞。
2、 產品吊裝：調試要用正調試確的工具和方法對產品進行吊裝，以免產品的安裝過程中被損壞。
3、 產品安裝：請?jiān)诤附庸艿郎显O(shè)計牢固原理的支撐，嚴禁管道重量由閥體來承擔，這樣會對產品使用性能造成一定的影響。對于大口徑的球閥(DN350以上)要對閥體兩端的管道進行支撐。原理
4、 調試：本公司的產品在出廠前都進行過嚴格的調試，如有附件組裝，產品組裝后都進行了初步調試，為了您的系統能精確運行，在產品安裝完成后，產品要進行精調，以便系統正常運行;產品調試由專業的原理調試人員進行。
5、 系統試運行：在安裝完成后，系統要進行一次試運行，以確保產品完全適應控制系統。
三，修理V型球原理：
使用產品時可能會有問題，我們將針對其他問題采取不同的解決方案。常見問題是：
1.球閥填料泄漏，原因：
(1)填料螺栓可能原理未壓縮。
(2)長時間運行，填充物磨損。解決方案：
(3)用專用扳手?jǐn)Q緊填料壓蓋螺母。
(4)拆下填料壓蓋并更換填料。通常情況下，擰緊填料壓調試蓋螺母即可解決問題。
2.后蓋泄漏：O形圈損壞。解調試決方案：更換O形圈。
3.法蘭接頭調試泄漏的原因：
(1)法蘭墊圈不再具有彈性解決方法：更換法蘭墊圈。
(2)法蘭墊片未對準。解決方法是將墊圈重新定位到法蘭密封表面。
4.密封座外部泄漏的原因：調試O形圈或石墨環損壞;解決方案：更換O形圈或石墨圈。
5.密封座和閥芯之間泄漏的原因：
(1)關閉時，執行器未達到90度原因原因和解決方法解決方法：調整執行器行程，使其完全關閉。
(2)密封面的磨損;解決方案：拆下密封座，拆下球，然后拋光密封座和閥芯。如果密封墊損壞嚴重，請更換密封墊。
6，執行器泄漏原因：O型圈損壞嚴重。解決方案：更換新的O形圈。
7，閥塞阻力原因
(1)閥芯與閥座之間是否夾雜雜質原因及解決方法如果閥座損壞，請更調試換閥門。座位后請重復使用。
(2)介質結晶，閥座后腔的彈簧腔中調試充滿了介質，閥座沒有浮起。解決方案是改變閥座的結構，以使介質不易攜帶彈簧腔。
(3)閥座因加熱而停止主要原因是產品結構不適合工作條件解決方法調試：更換產品結構并使用適合工作條件的產品。
(4)執行器配置太小。解決方案：增加執行器扭矩。
四、產品運輸、接收和存儲：
1、 產品包裝：V型球閥是在出廠前將閥體及執行器和附件組裝在一起調試，并對產品性能進行嚴格測調試試后整體包裝的，V型正常情況下國內是用木箱包裝的，產品整體用木條及金屬螺栓等固定在箱體內，整個產品全部用調試防潮袋進行保護，以確保產品在運輸過程中不會因晃動及水汽而對產品使用造成影響。V型出口產品是用附調試合出口標準的木箱加防潮保護等方法包裝的。
2、 產品運輸：V型產品運輸是委托調試專業的運輸公司進行運輸?shù)摹?/p>
3、 產品接收：當您接到產品后，V型**時間打開包裝箱對產品及附件進行檢查調試，檢查分為以下內容：
(1)根據裝箱內單的內容對產品及附件的數量及品牌進行檢查，看看是V型否附和合同要求。
(2)對產品及附件的完整性進行檢查，看看V型是否存在運輸過程的損壞。
(3)對隨產品協帶的技術文件是否齊全進行檢查。
(4)對產品性能進行檢查，如果有條件，調試可以對產品性能進行調試，以便確認所接收的產品附和您的訂貨要求。
4、 當開箱驗收完成，確認所供貨產品與合同相符時，您需要及時對產品進行妥善保管，以確保產品在使用前不被損壞，技術文件不會丟失。對于作備件而長期不使用的產品，應進行適當?shù)姆雷o(hù)，以免產品生銹。對于長期存儲的調試產品，有使用前要進行重新檢測，合格后才能投入使用。
以上檢查內容如有與您所要求的不附，請及時與貨運公司及我公司進行聯系，以便盡快為您解決問題。
